Le Pistolet AZ3 HTE 2 Iwata et ses pièces détachées
Le Pistolet manuel gravité AirGunsa AZ3 HTE 2 d’Iwata est conçu pour pulvériser des peintures anti-corrosion, des vernis, des teintes, des apprêts et des sous-couches sur métal ou encore sur bois.
Dans cet article, nous allons vous lister toutes ses pièces détachées, pièces de rechange et accessoires afin de vous permettre de vous repérer au mieux en cas de réparation ou d’entretien du pistolet.
2- Les chapeaux d’air
3- Pièces détachées et accessoires
Quelles sont les buses et chapeaux du Pistolet AZ3 HTE 2 Iwata ?
Ce pistolet est polyvalent et permet de répondre à différents besoins de pulvérisations, notamment grâce à l’étendue des diamètres disponibles.
Diamètres |
Références |
Désignations |
Accès
|
| Ø 1,0 | W2010133500 | Buse + Aiguille Ø1,0mm pour Pistolet AZ3 HTE2 Iwata | VOIR CE PRODUIT |
| Ø 1,3 | W2010133600 | Buse + Aiguille Ø1,3mm pour Pistolet AZ3 HTE2 Iwata | VOIR CE PRODUIT |
| Ø 1,5 | W2010133700 | Buse + Aiguille Ø1,5mm pour Pistolet AZ3 HTE2 Iwata | VOIR CE PRODUIT |
| Ø 1,8 | W2010133800 | Buse + Aiguille Ø1,8mm pour Pistolet AZ3 HTE2 Iwata | VOIR CE PRODUIT |
| Ø 2,0 | W2010133900 | Buse + Aiguille Ø2,0mm pour Pistolet AZ3 HTE2 Iwata | VOIR CE PRODUIT |
| Ø 2,5 | W2010134000 | Buse + Aiguille Ø2,5mm pour Pistolet AZ3 HTE2 Iwata | VOIR CE PRODUIT |
| Ø 2,8 | W2010134300 | Buse + Aiguille Ø2,8mm pour Pistolet AZ3 HTE2 Iwata | VOIR CE PRODUIT |
| Ø 3,0 | W2010134100 | Buse + Aiguille Ø3,0mm pour Pistolet AZ3 HTE2 Iwata | VOIR CE PRODUIT |
| Ø 3,5 | W2010134200 | Buse + Aiguille Ø3,5mm pour Pistolet AZ3 HTE2 Iwata | VOIR CE PRODUIT |
2- LES CHAPEAUX D’AIR
Références |
Désignations |
Accès Boutique |
| W2CAP80AG15 | CHAPEAU 10/15HTE2 AZ3 HTE IWATA | VOIR CE PRODUIT |
| W2CAP80AG18 | CHAPEAU 18/20HTE2 AZ3 HTE IWATA | VOIR CE PRODUIT |
| W2CAP80AG25 | CHAPEAU 25HTE2 AZ3 HTE IWATA | VOIR CE PRODUIT |
| W2CAP80AG30 | CHAPEAU 28/30HTE2 AZ3 HTE IWATA | VOIR CE PRODUIT |
| W2CAP80AG35 | CHAPEAU 35HTE2 AZ3 HTE IWATA | VOIR CE PRODUIT |
Les choix du chapeau se fait en fonction du diamètre de buse – aiguille, voici le tableau d’association.
Diamètres |
Chapeaux |
Accès Boutique |
| Ø 1,0 | 10/15HTE2 | VOIR CE PRODUIT |
| Ø 1,3 | 10/15HTE2 | VOIR CE PRODUIT |
| Ø 1,5 | 10/15HTE2 | VOIR CE PRODUIT |
| Ø 1,8 | 18/20HTE2 | VOIR CE PRODUIT |
| Ø 2,0 | 18/20HTE2 | VOIR CE PRODUIT |
| Ø 2,5 | 25HTE2 | VOIR CE PRODUIT |
| Ø 2,8 | 28/30HTE2 | VOIR CE PRODUIT |
| Ø 3,0 | 28/30HTE2 | VOIR CE PRODUIT |
| Ø 3,5 | 35HTE2 | VOIR CE PRODUIT |
Comment retrouver les pièces détachées de l’AZ3 HTE 2 ?
3- LES PIÈCES DÉTACHÉES ET ACCESSOIRES
Si vous avez besoin de réparer ou tout simplement d’entretenir votre pistolet AZ3 HTE 2 dans le but d’augmenter sa durée de vie, vous pouvez retrouver toutes les pièces Iwata officielles ci-dessous.

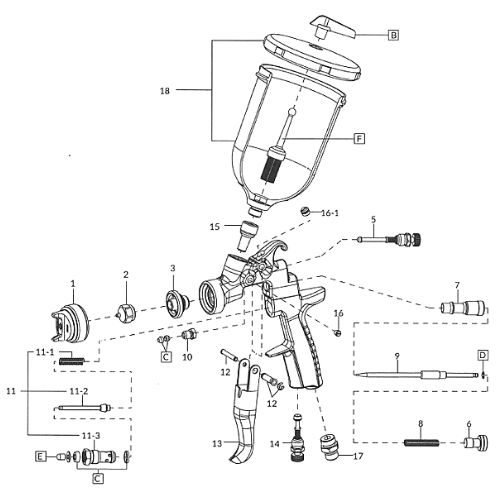

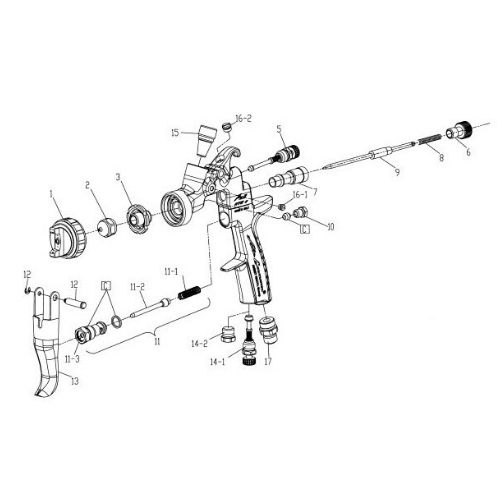

Avec les vues éclatées du pistolet et les références, vous pourrez facilement retrouver la ou les pièces détachées dont vous avez besoin.
Elles sont toutes disponibles sur notre site !
Repère |
Référence |
Produit |
Accès Boutique |
| 1 | Voir tableaux précédents | Chapeau d’air AZ3 HTE 2 | Voir tableaux précédents |
| 2 et 9 | Voir tableaux précédents | Buse + aiguille AZ3 HTE 2 | Voir tableaux précédents |
| 3 | W2010140200 | Diffuseur d’Air | VOIR CE PRODUIT |
| 5 | 93842601 | Réglage de Jet Pistolet | VOIR CE PRODUIT |
| 6 | W2010141000 | Bouton Produit | VOIR CE PRODUIT |
| 7 | W2010140900 | Guide Aiguille | VOIR CE PRODUIT |
| 8 | W2010140800 | Ressort Aiguille | VOIR CE PRODUIT |
| 10 | W2010140600 | Presse Étoupe sans joint | VOIR CE PRODUIT |
| 11 | W2010120100 | Kit Guide + Clapet + Ressort | VOIR CE PRODUIT |
| 12 | W2COM4001 | Axe de gâchette | VOIR CE PRODUIT |
| 13 | W2COM6051 | Gâchette | VOIR CE PRODUIT |
| 14-1 | 93845531 | Réglage d’air | VOIR CE PRODUIT |
| 14-2 | 93625370 | Bouchon | VOIR CE PRODUIT |
| 17 | W2COM5000 | Raccord d’Air M1/4″ | VOIR CE PRODUIT |
| 18 | W0012820100 | Godet Akulon 600ml | VOIR CE PRODUIT |
| 18 et E | W0CUPAZ41 | Godet Akulon 600ml + filtre | VOIR CE PRODUIT |
| B | W2KIT07 | Antigoutte (lot de 5) | VOIR CE PRODUIT |
| C | W2KIT56 | Pochette de joints | VOIR CE PRODUIT |
| D | W2KIT33 | Pochette rondelle ressort aiguille (lot de 10) | VOIR CE PRODUIT |
| E | W2KIT06 | Microfiltres 50 Mesh (lot de 5) | VOIR CE PRODUIT |
| Accessoire | 77070035 | Kit de nettoyage | VOIR CE PRODUIT |
| Accessoire | W2012920700 | Manomètre de pression Impact Controller 2 | VOIR CE PRODUIT |
| Accessoire | 77091052 | Tuyau d’Air 10×18 mm MF Euro 12.5 m | VOIR CE PRODUIT |
En ce moment, ces pièces détachées sont à -5% sur notre site.
